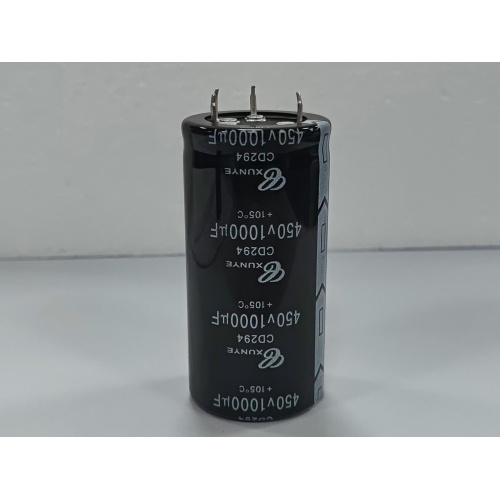

(doravante referida como " Nantong Xunye") lançou oficialmente seu capacitor eletrolítico de alumínio snap-in S4 série CD294 450V/1000µF 35×70mm. Este produto fornece aos fabricantes de inversores uma solução nacional e localizada que equilibra perfeitamente alto desempenho com eficiência de custos.
Visando os pontos problemáticos do inversor com soluções dedicadas
Em inversores industriais, as correntes onduladas e os picos de tensão gerados pela comutação de alta frequência dos módulos IGBT têm apresentado consistentemente desafios críticos à estabilidade e vida útil do equipamento. A série CD294 da Nantong Xunye foi projetada especificamente para otimizar o desempenho nessas condições operacionais exigentes. Apresentando uma área compacta de 35 × 70 mm e um design de 4 pinos (S4), o capacitor melhora significativamente a estabilidade de montagem em PCBs sem aumentar os custos ou comprometer a eficiência da montagem, tornando-o um ajuste perfeito para modelos de inversores convencionais.
Indicadores principais de desempenho com vantagens competitivas distintas
De acordo com o diretor técnico da Nantong Xunye, a série CD294 supera alternativas comparáveis de mercado em várias métricas importantes de desempenho:
- Maior capacidade de corrente de ondulação: Ele pode suportar uma corrente de ondulação de até 4,2 A (100 Hz) a 105°C, enquanto produtos padrão de fabricantes médios do mercado normalmente oferecem apenas cerca de 2,5 A. Esta capacidade superior permite que o capacitor suavize de forma mais eficaz a tensão do barramento CC e absorva a interferência de pico, proporcionando um ambiente de energia mais estável e limpo para módulos IGBT.
- Vida útil operacional estendida: O capacitor apresenta vida útil nominal de 2.000 horas a 105°C, com testes internos validando um alcance de até 3.000 horas. Sob um ambiente operacional de 85°C, a vida útil real pode chegar a 8.000 a 10.000 horas, correspondendo perfeitamente aos requisitos de confiabilidade de operação contínua e de ciclo longo dos equipamentos industriais.
- Design de baixo ESR: A resistência em série equivalente (ESR) é mantida tão baixa quanto 100mΩ (100Hz), o que reduz significativamente a dissipação de energia interna e o aumento de temperatura. Isso melhora a eficiência energética geral do sistema e alivia a pressão térmica do projeto. Além disso, ao otimizar a formulação do eletrólito, são mantidas excelentes características de alta temperatura, apesar da baixa ESR.
Uma década de profundo cultivo na indústria: priorizando qualidade e compatibilidade
Nantong Xunye dedicou mais de dez anos de experiência especializada à área de componentes de inversores. A empresa implementa rigorosamente o sistema de gestão de qualidade ISO9001, garantindo o monitoramento completo do processo durante a produção. Os produtos passam por 100% de testes de queima, apresentam 100% de rastreabilidade e são entregues com relatórios abrangentes de inspeção de fábrica.
Em termos de compatibilidade, o produto segue estritamente as dimensões padrão da indústria (Φ35 mm × 70 mm, espaçamento entre pinos de 10 mm). Isso permite a substituição direta de componentes semelhantes de marcas convencionais como Siemens, ABB, Inovance e Invt. Ele também se adapta perfeitamente a vários derivados técnicos originados das duas últimas marcas, eliminando a necessidade de quaisquer modificações no layout da PCB.
Aproveitando os clusters do Delta do Rio Yangtze para uma resposta rápida ao cliente
Como uma empresa enraizada no Delta do Rio Yangtze, a Nantong Xunye capitaliza a robusta cadeia de fornecimento de componentes eletrônicos da região. A empresa mantém um amplo estoque de especificações comumente usadas, incluindo o CD294, suportando prototipagem rápida e entrega em volume. Isso ajuda efetivamente os clientes a reduzir os ciclos de aquisição e a mitigar as pressões de estoque.
Visão geral das especificações do produto
| Parâmetro | Valor da especificação | Observações |
|---|
| Capacitância | 1000µF | Tolerância: ±20% (M) / ±10% (K, opcional) |
| Tensão nominal | 450V CC | Tensão de surto: 500V |
| Tipo de montagem | Snap-in | Design de 4 pinos (S4), estrutura resistente a vibrações |
| Dimensões | Φ35mm × 70mm | Cilíndrico, equipado com uma ranhura de ventilação (válvula à prova de explosão) |
| Temperatura operacional. | -25°C a +105°C | Suporta inicialização em baixa temperatura |
| Vida útil avaliada | 2.000 horas a 105°C | Teste interno verificado até 3.000 horas |
| Corrente Ondulada | 4,2 A a 105°C/100 Hz | A média do mercado é de aprox. 2,5A |
| VHS | ≤ 100 mΩ a 100 Hz | Design de baixa perda |
| Peso | Aprox. 115g | Apenas para referência |
Cenários típicos de aplicação
- Inversores Industriais: Inversores de uso geral, inversores de controle vetorial, miniinversores.
- Sistemas de Servo Drive: Servo drives AC, drivers de servo motor.
- Fontes de alimentação industriais: Fontes de alimentação comutadas (SMPS), Fontes de alimentação ininterruptas (UPS).
- Suporte de Energia Renovável: Inversores fotovoltaicos (PV), módulos de energia de pilha de carregamento.
Esquemas de configuração típicos
- Inversores de Baixa Potência (2,2kW - 7,5kW): 2 a 4 unidades conectadas em paralelo.
- Inversores de Média Potência (11kW - 30kW): 4 a 6 unidades conectadas em paralelo.
- Inversores de alta potência (acima de 37kW): São recomendados capacitores do tipo parafuso-terminal.
Diretrizes para seleção de componentes
A equipe técnica da Nantong Xunye oferece os seguintes conselhos de seleção para projetos de engenharia:
- Margem de tensão: A tensão nominal deve ser 1,2 a 1,5 vezes maior que a tensão operacional real. A especificação de 450 V é adequada para uma configuração em série de 2 unidades em uma tensão de barramento do inversor classe 380 V (aprox. 540 V).
- Estimativa de vida útil: A vida operacional real de um capacitor é fortemente influenciada pela temperatura operacional. É altamente recomendável posicionar os capacitores dentro do canal de fluxo de ar de resfriamento, mantendo a temperatura ambiente abaixo de 85°C.
- Verificação da corrente de ondulação: Os projetistas devem garantir que a corrente de ondulação real no circuito não exceda o valor nominal; caso contrário, o superaquecimento levará a um declínio acentuado na vida útil do componente.
